원래 장소:
중국
브랜드 이름:
Hengyang
인증:
ISO9001
모델 번호:
F-0018

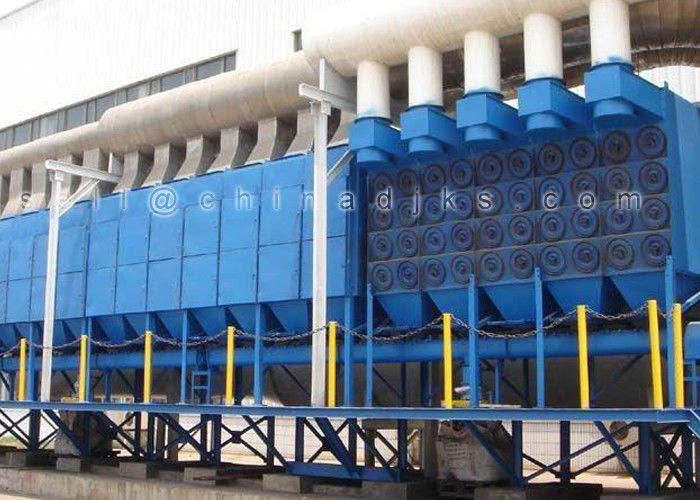

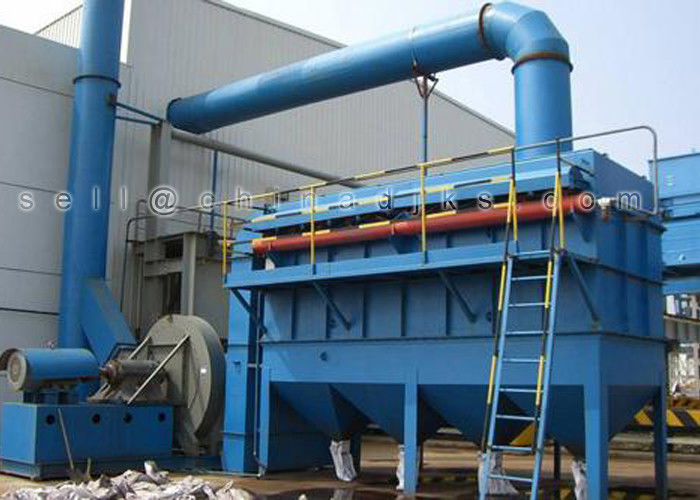

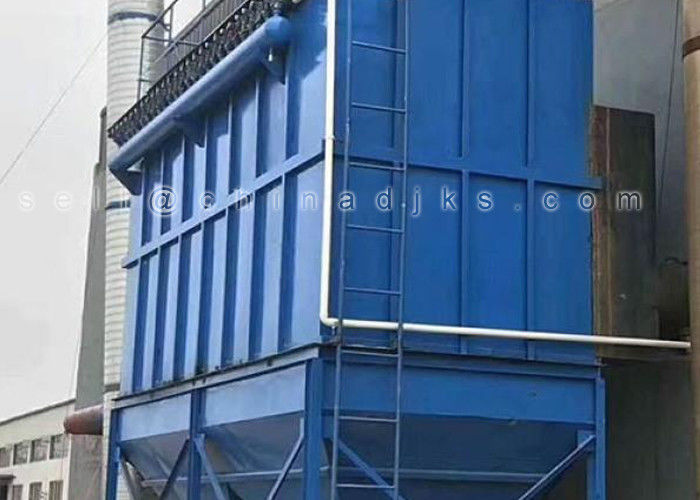

시멘트 공장 펄스 제트 백 필터 집진 장비
펄스 제트 백 필터 도입
가방 유형 흡진 장치는 (비섬유이라는) 것을 주로 연관 가스 정제, 분진 처리를 위해 사용되는 일종의 마른 먼지 필터링 장비고 물질, 기계를 구축하는 시멘트, 야금학, 화학 산업과 전력과 같은 산업에서 원료 회수입니다. +8615617816797 전체 재 철거 작업의 핵심적인 부분은 박스의 내부에 장착된 일련의 필터가방입니다. 필터가방은 직물 필터 천 또는 무조직 모포로 만들어집니다. 먼지 함유 가스가 공기 흡입구를 통하여 흡진장치에 들어갈 때, 섬유포는 필터링됩니다. 가스에서 입자는 조치 하에 필터링되고 크고 비중과 먼지가 그것의 자체 중력으로 인해 자리잡고, 애쉬 호퍼에 빠집니다. 미세 먼지 입자는 가스가 필터가방을 통과할 때 차단되어서, 가스가 정화되고, 배출 기준을 처방했습니다.
백 필터의 선택 원칙
생산된 먼지포함 가스를 위해 다른 생산 조건 하에, 흡진장치의 적당한 종류는 최고 정제 효률을 달성하기 위해, 정제 처리를 위해 사용되어야 합니다. 만약 장비가 너무 크면, 그것이 불필요한 폐기물을 야기시킬 것입니다. 작게, 생산에 영향을 미치고 환경적 보호 요구를 충족시키는데 실패할 것입니다. 주요 선택 원칙은 다음과 같습니다 :
1. 먼지포함 가스의 온도
먼지포함 가스의 온도는 흡진장치 중에서 선택을 위한 주요 원칙입니다. 만약 흡기 온도가 설계온도와 다르면, 그것이 심각한 결과를 야기시킬 것입니다. 가스 온도가 너무 높을 때, 필터가방은 태워지고 변형될 것입니다. 고온 가스를 위해, 그것은 필터 소재가 견딜 수 있는 온도하로 냉각되어야 합니다. 농축은 가스 온도가 너무 낮을 때 발생할 것이고 따라서 가스 온도가 20 'Ｃ 위에 유지되어야 합니다.
2. 핸들링 공기 용적
공기 용적은 먼지 제거 장비가 단위 시간에 정화할 수 있는 가스의 량입니다. 유닛은 시간 m3 / Ｈ 당 세제곱 미터 또는 시간 당 표준 입방미터 노르말 부피 / Ｈ입니다. 이것은 흡진장치 중에서 선택에 대한 주된 이유 중 하나입니다.
3.주입구 먼지농도
그것은 공기 흡입구에 가스에서 먼지농도를 언급하며, 그것이 먼지 시점의 생산 과정에 의해 결정됩니다. 선정에, 그것은 공기 용적 뒤에 있는 중요 요소입니다. 유닛은 Ｇ / m3 또는 Ｇ / 노르말 부피입니다. 주입구에 있는 먼지농도가 너무 클 때, 고찰은 제거 장비를 프리 더스트의 설치에 주어져야 합니다.
펄스 제트 백 필터 상술 :
| 모델 | PPCS128-6 | PPCS128-9 | PPCS128-10 | PPCS128-2×6 | PPCS128-2×7 | PPCS128-2×8 | |
| Volume(m3/h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
| 대기 속도 (분 Ｍ /) | 1.2-2.0 (속도가 다른 재 핵심에 따라 다릅니다) | ||||||
| 여과 area(㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
| 순수한 여과 area(㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
| 가방(PC)의 번호 | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
| 저항(PA) | 1470-1770 | ||||||
| 마이너스 압력(PA) | 7000 | ||||||
| inlet(g/m3)에 있는 더스트량 | <1300 | ||||||
| 재 emission(g/m3) | ≤0.1 | ||||||
| 압축된 공기 | 압력(PA) | (5-7)×105 | |||||
| 공기소비량 | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
| (m3/min) | |||||||
| 펄스 밸브 | Qty(PC) | 12 | 18 | 20 | 24 | 28 | 32 |
| 사이즈 | 2-1/2″ | ||||||
| 높이 밸브 | Qty(PC) | 6 | 9 | 10 | 12 | 14 | 16 |
| 사이즈(MM) | 밸브 Φ725, 개스 공급용 탱크 Φ100 | ||||||
| 토출 장치 YJD-26 | 수단 300×300mm 능력 24m3/h | 두배 나비（형） 여닫개〔밸브］ 305×915 | |||||
| 스크류 건베이어 | 모델 | Dia. Φ300, 능력 21m3/h | 이용 불가능 | ||||
| 기어박스 | XWD2.2-5-1/43, 전원 2.2Kw | 이용 불가능 | |||||
| 에어 슬라이드 | 더스트량이 흡입구에 700g/m3을 초과하면, 큰 스크류 건베이어와 백 필터가 간주되어야 하는 에어 슬라이드 250 밀리미터, 흐름 속도 2.0m3/㎡, 압력 6860 pa. | ||||||
| 가방 크기와 재료 | Dia.폴리에틸렌의 총 중량인 ×lengthΦ130×3050은 450g/㎡, 온도 120C를 느꼈습니다 | ||||||
| 단열재 area(㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
| 전체 중량(approx.)(KG) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
| 주기 1 : 순수한 여과 면적은 제진법 동안 한 챔버의 지역을 의미합니다. | |||||||
| 2 : 압축된 공기소비량은 공기 압축 기지로부터 압축된 공기 파이프의 공급을 기반으로 합니다. 소비는 1.3 번 더 공급이 독립적 공기 압축기에 의해 제공되면 있는 것 간주되어야 합니다. | |||||||
